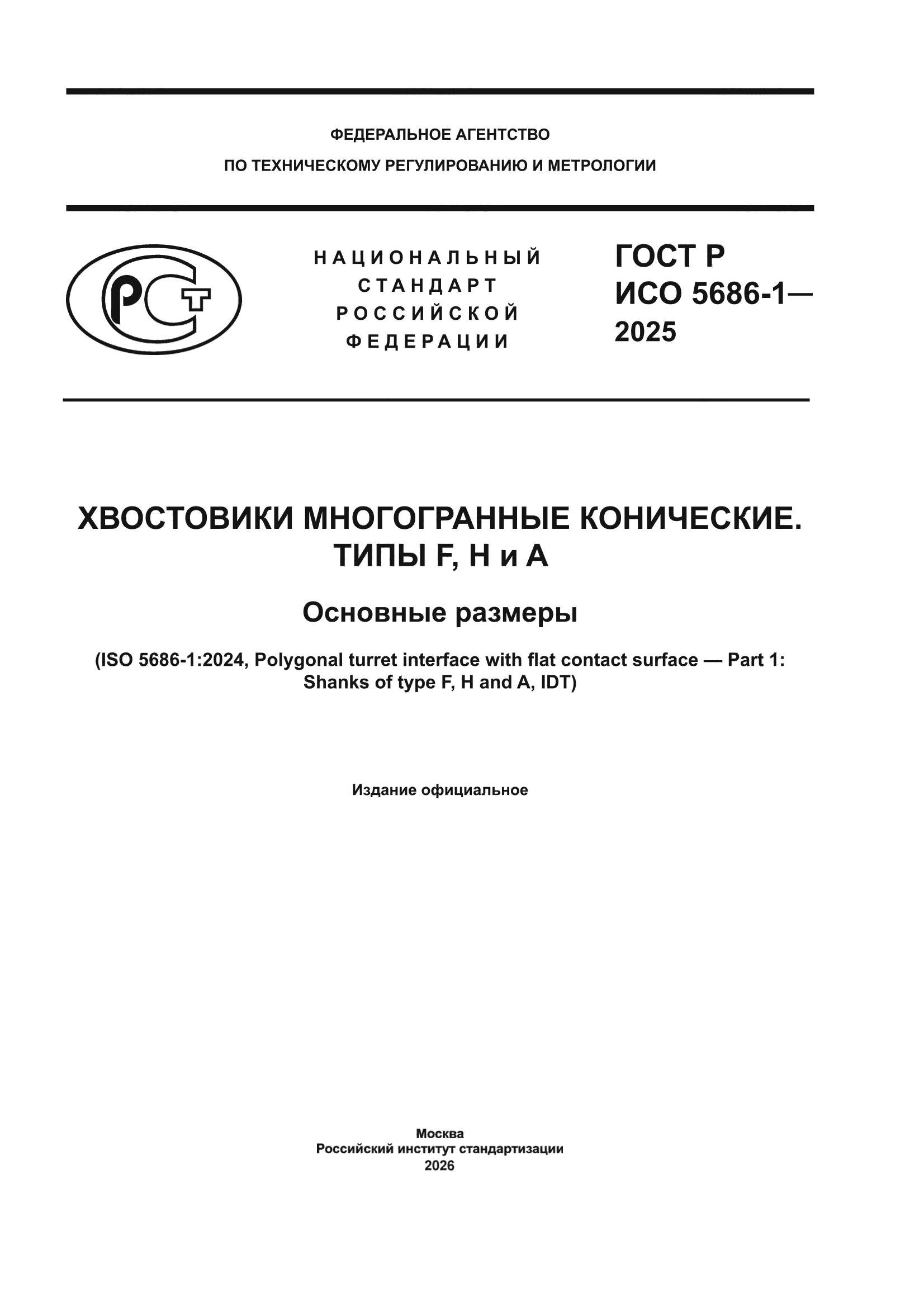

ГОСТ Р ИСО 5686-1-2025

Хвостовики многогранные конические. Типы F, H и А. Основные размеры

Обозначение:	ГОСТ Р ИСО 5686-1-2025
Статус:	принят
Название рус.:	Хвостовики многогранные конические. Типы F, H и А. Основные размеры
Дата актуализации текста:	01.06.2026
Дата актуализации описания:	01.06.2026
Дата издания:	13.01.2026
Дата введения:	01.07.2026
Аутентичен стандартам:	ISO 5686-1:2024

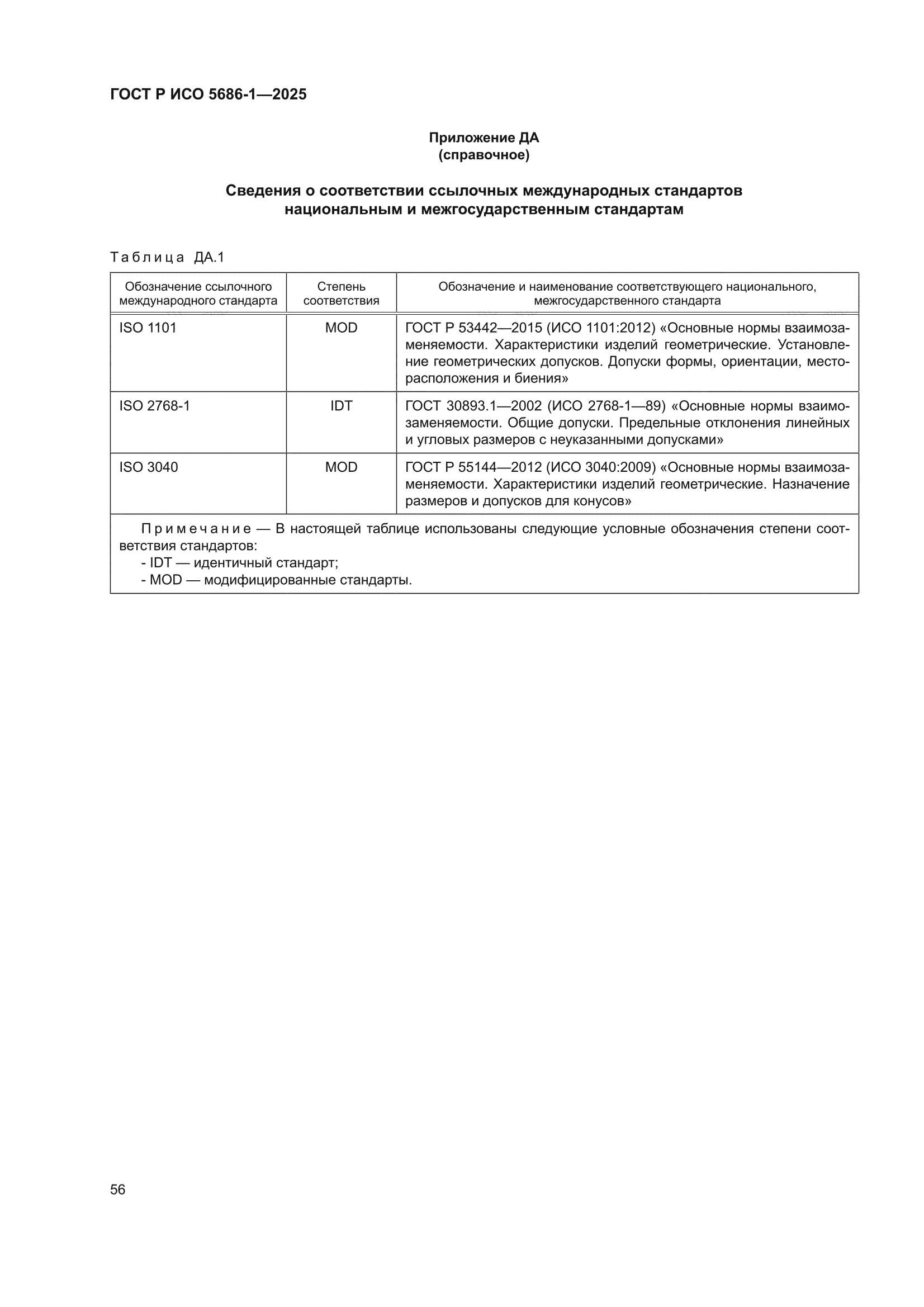

Нормативные ссылки:	ISO 1101;ISO 2768-1;ISO 3040

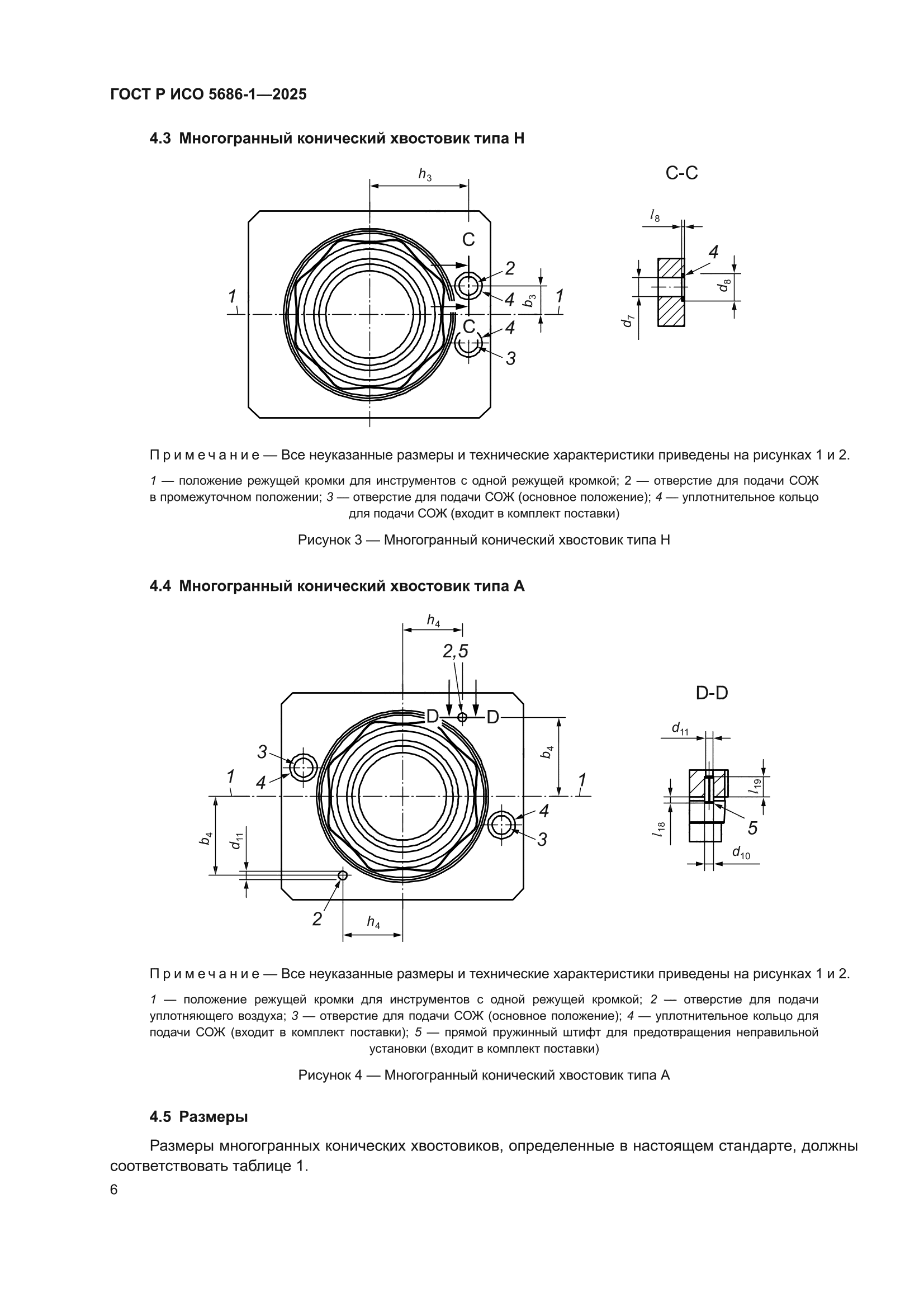

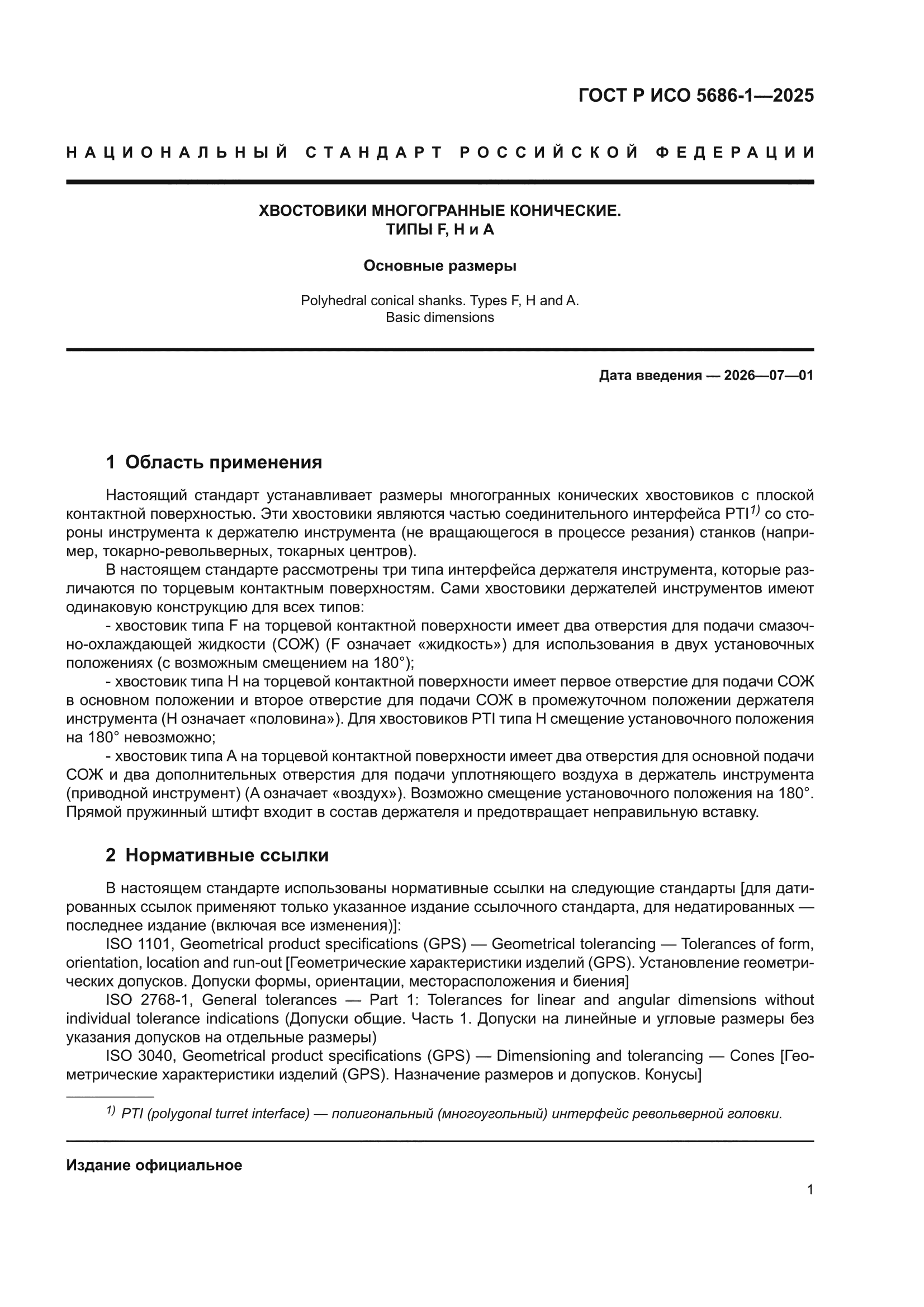

Область применения:	Настоящий стандарт устанавливает размеры многогранных конических хвостовиков с плоской контактной поверхностью. Эти хвостовики являются частью соединительного интерфейса PTI со стороны инструмента к держателю инструмента (не вращающегося в процессе резания) станков (например, токарно-револьверных, токарных центров). В настоящем стандарте рассмотрены три типа интерфейса держателя инструмента, которые различаются по торцевым контактным поверхностям. Сами хвостовики держателей инструментов имеют одинаковую конструкцию для всех типов: - хвостовик типа F на торцевой контактной поверхности имеет два отверстия для подачи смазочно-охлаждающей жидкости (СОЖ) (F означает «жидкость») для использования в двух установочных положениях (с возможным смещением на 180°); - хвостовик типа H на торцевой контактной поверхности имеет первое отверстие для подачи СОЖ в основном положении и второе отверстие для подачи СОЖ в промежуточном положении держателя инструмента (H означает «половина»). Для хвостовиков PTI типа H смещение установочного положения на 180° невозможно; - хвостовик типа А на торцевой контактной поверхности имеет два отверстия для основной подачи СОЖ и два дополнительных отверстия для подачи уплотняющего воздуха в держатель инструмента (приводной инструмент) (A означает «воздух»). Возможно смещение установочного положения на 180°. Прямой пружинный штифт входит в состав держателя и предотвращает неправильную вставку
Расположен в:	Государственные стандарты Общероссийский классификатор стандартов Машиностроение Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
